Электромуфтовая сварка — современный способ монтажа трубопроводов
При строительстве и ремонте трубопроводов особое внимание уделяется качеству соединений. Именно от надежности сварного шва зависит долговечность всей системы, ее герметичность и безопасность эксплуатации. Для выполнения таких работ широко применяется электромуфтовая сварка — технология, позволяющая получать прочные и долговечные соединения без использования открытого пламени или сложного сварочного оборудования.

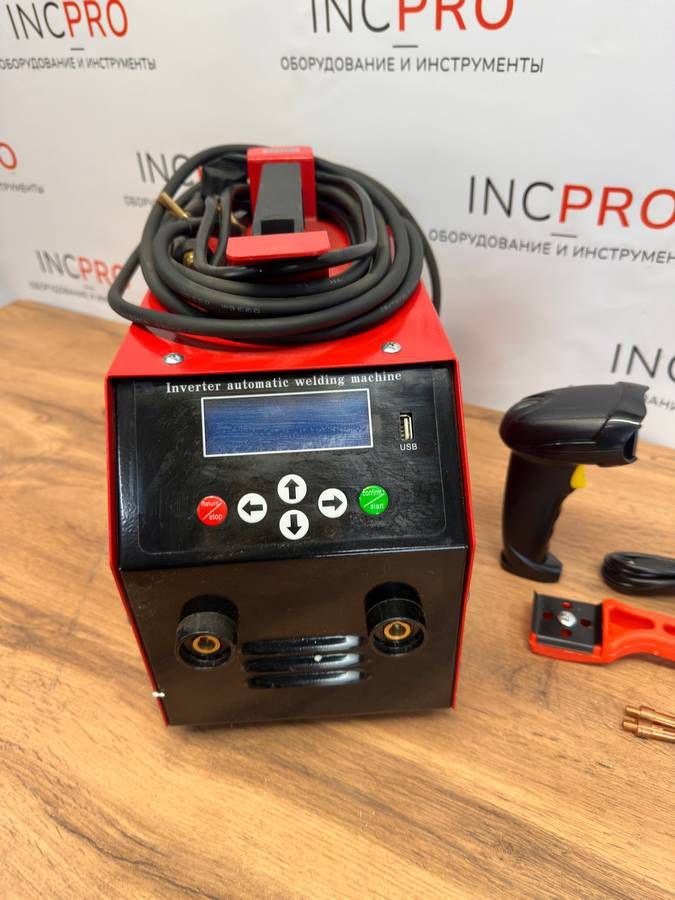

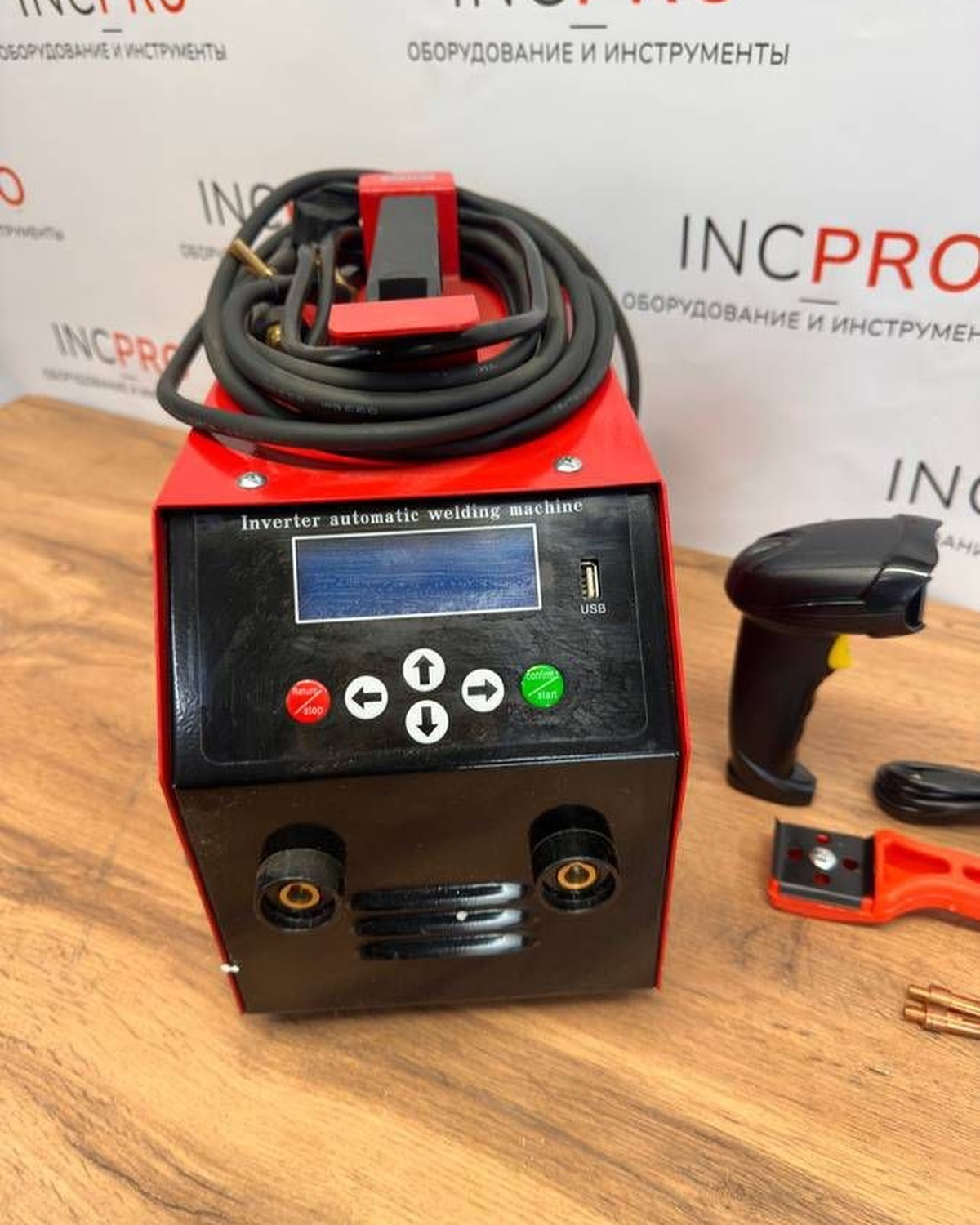

Электромуфтовый сварочный аппарат 50–400 мм предназначен для сварки полиэтиленовых (ПЭ) и полипропиленовых (ПП) труб с использованием электромуфтовых фитингов. Благодаря высокой мощности, простоте управления и компактным размерам оборудование подходит как для профессиональных монтажных организаций, так и для предприятий, занимающихся строительством и обслуживанием инженерных сетей.
Аппарат обеспечивает стабильный процесс сварки, помогает минимизировать вероятность ошибок оператора и значительно ускоряет выполнение монтажных работ.
Что представляет собой электромуфтовый сварочный аппарат 50–400 мм и для чего он используется
Назначение оборудования
Электромуфтовый сварочный аппарат представляет собой специализированное оборудование, которое подает необходимое напряжение и ток на встроенную нагревательную спираль электромуфтового фитинга. Под действием температуры внутренний слой фитинга и наружная поверхность трубы расплавляются, после чего образуется прочное монолитное соединение.
В отличие от стыковой сварки, данный способ особенно эффективен при монтаже трубопроводов в условиях ограниченного пространства, во время ремонта существующих сетей и при соединении труб, которые невозможно сместить относительно друг друга.
Где применяется аппарат
Электромуфтовый сварочный аппарат используется в самых разных сферах:
* монтаж наружных водопроводов;
* строительство газопроводов;
* прокладка канализационных сетей;
* монтаж промышленных трубопроводов;
* строительство инженерных коммуникаций;
* ремонт действующих трубопроводов;
* аварийно-восстановительные работы.
Компактные размеры оборудования позволяют использовать его как на строительных площадках, так и непосредственно в траншеях или колодцах.
Для каких материалов подходит
Аппарат предназначен для сварки полиэтиленовых труб:
Рабочий диапазон диаметров составляет от 50 до 400 мм, что делает модель универсальным решением для большинства распространенных задач при монтаже инженерных коммуникаций.
Технические характеристики
Электромуфтовый сварочный аппарат сочетает достаточную мощность и широкий диапазон рабочих параметров для выполнения профессиональных сварочных работ.
| Характеристика | Значение |
| Диаметр свариваемых труб | 50–400 мм |
| Напряжение питания | AC 170–250 В |
| Частота сети | 45–65 Гц |
| Выходная мощность | 3500 Вт |
| Выходное напряжение | 0–75 В |
| Выходной ток | 0–55 А |
| Интерфейс | Английский язык |
Что означают основные характеристики
Диапазон диаметров 50–400 мм
Оборудование позволяет выполнять сварку труб самых востребованных размеров. Благодаря широкому диапазону один аппарат способен заменить несколько специализированных моделей.
Выходная мощность 3500 Вт
Высокая мощность обеспечивает стабильный нагрев электромуфты и позволяет выполнять сварку без снижения качества соединения.
Выходное напряжение 0–75 В
Аппарат автоматически подает необходимое напряжение в соответствии с параметрами используемой электромуфты, обеспечивая корректный режим сварки.
Выходной ток до 55 А
Достаточный запас по току позволяет эффективно работать с фитингами различных размеров и производителей.
Работа от сети AC 170–250 В
Широкий диапазон входного напряжения делает оборудование менее чувствительным к перепадам электросети, что особенно важно при эксплуатации на строительных объектах.
Преимущества электромуфтового сварочного аппарата
Универсальность применения
Одна модель подходит для сварки труб диаметром от 50 до 400 мм. Это позволяет использовать оборудование при выполнении различных монтажных задач без необходимости приобретения нескольких аппаратов.
Высокая скорость выполнения работ
Электромуфтовая сварка значительно сокращает время монтажа трубопроводов. После подготовки трубы оператору остается установить муфту, подключить аппарат и запустить цикл сварки.
Компактные размеры
Аппарат удобно транспортировать между объектами. Он не занимает много места в автомобиле и легко переносится одним человеком.
Компактность особенно ценится при работе:
* в траншеях;
* в колодцах;
* внутри зданий;
* на участках с ограниченным доступом.
Простое управление
Модель оснащена понятным интерфейсом на английском языке. Все основные функции расположены логично, благодаря чему оператор быстро осваивает работу с оборудованием.
Даже при отсутствии большого опыта процесс сварки остается максимально понятным.
Высокое качество сварного соединения
При соблюдении технологии аппарат обеспечивает равномерный прогрев электромуфты, благодаря чему соединение получается:
* герметичным;
* прочным;
* устойчивым к внутреннему давлению;
* долговечным.
Именно поэтому электромуфтовая сварка широко применяется при монтаже ответственных трубопроводов.
Работа с различными электромуфтовыми фитингами
Аппарат подходит для использования с разными типами электромуфтовых фитингов, что делает его универсальным решением для большинства монтажных организаций.

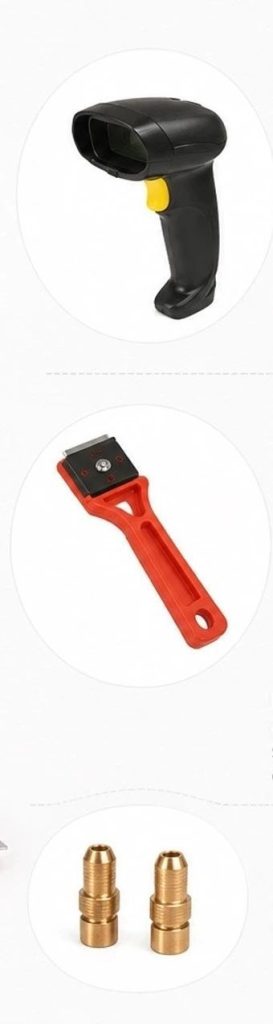

Комплектация
Вместе с аппаратом поставляется все необходимое для начала работы.
Сканер штрихкодов
Сканер используется для считывания штрихкода с электромуфтового фитинга.
На большинстве современных муфт производитель указывает параметры сварки именно в виде штрихкода. После считывания аппарат получает необходимые данные и автоматически устанавливает режим сварки.
Использование сканера позволяет:
* исключить ошибки ручного ввода;
* ускорить подготовку к сварке;
* повысить точность настройки;
* уменьшить вероятность брака.
Скребок для зачистки труб
Перед сваркой наружный слой полиэтиленовой трубы необходимо удалить.
Для этого используется специальный скребок, входящий в комплект.
Зачистка позволяет:
* удалить загрязнения;
* убрать окисленный слой материала;
* обеспечить качественное сплавление трубы и фитинга;
* повысить надежность соединения.
Игнорировать данный этап категорически не рекомендуется, поскольку именно качественная подготовка поверхности является одним из важнейших условий получения прочного сварного соединения.
Запасные насадки
Дополнительные насадки позволяют оперативно заменить рабочие элементы при необходимости и поддерживать оборудование в рабочем состоянии без длительных простоев.

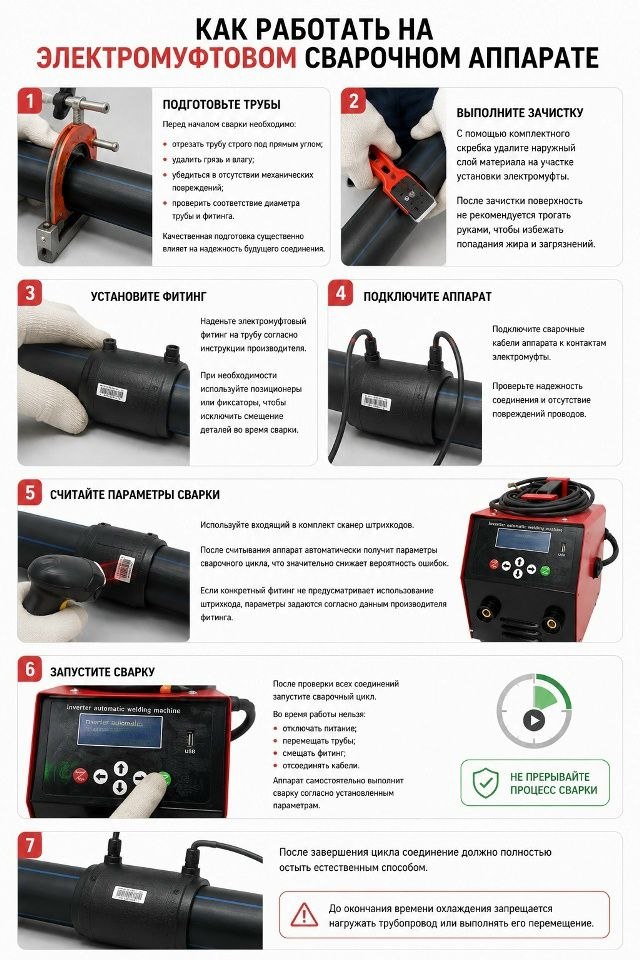

Как работать на электромуфтовом сварочном аппарате
Шаг 1. Подготовьте трубы
Перед началом сварки необходимо:
* отрезать трубу строго под прямым углом;
* удалить грязь и влагу;
* убедиться в отсутствии механических повреждений;
* проверить соответствие диаметра трубы и фитинга.
Качественная подготовка существенно влияет на надежность будущего соединения.
Шаг 2. Выполните зачистку
С помощью комплектного скребка удалите наружный слой материала на участке установки электромуфты.
После зачистки поверхность не рекомендуется трогать руками, чтобы избежать попадания жира и загрязнений.
Шаг 3. Установите фитинг
Наденьте электромуфтовый фитинг на трубу согласно инструкции производителя.
При необходимости используйте позиционеры или фиксаторы, чтобы исключить смещение деталей во время сварки.
Шаг 4. Подключите аппарат
Подключите сварочные кабели аппарата к контактам электромуфты.
Проверьте надежность соединения и отсутствие повреждений проводов.
Шаг 5. Считайте параметры сварки
Используйте входящий в комплект сканер штрихкодов.
После считывания аппарат автоматически получит параметры сварочного цикла, что значительно снижает вероятность ошибок.
Если конкретный фитинг не предусматривает использование штрихкода, параметры задаются согласно данным производителя фитинга.
Шаг 6. Запустите сварку
После проверки всех соединений запустите сварочный цикл.
Во время работы нельзя:
* отключать питание;
* перемещать трубы;
* смещать фитинг;
* отсоединять кабели.
Аппарат самостоятельно выполнит сварку согласно установленным параметрам.
Шаг 7. Дождитесь полного охлаждения
После завершения цикла соединение должно полностью остыть естественным способом.
До окончания времени охлаждения запрещается нагружать трубопровод или выполнять его перемещение.
Рекомендации по безопасной эксплуатации
Чтобы оборудование прослужило долго, соблюдайте несколько простых правил:
* используйте аппарат только в исправном состоянии;
* подключайте оборудование к электросети с соответствующими параметрами;
* регулярно проверяйте состояние кабелей;
* не допускайте попадания влаги внутрь корпуса;
* очищайте оборудование после окончания работ;
* храните аппарат в сухом помещении;
* используйте только совместимые электромуфтовые фитинги.
Также рекомендуется внимательно изучить инструкцию производителя перед первым использованием оборудования.
Советы для получения качественного сварного соединения
Даже самое современное оборудование требует соблюдения технологии сварки.
Для получения максимально надежного результата рекомендуется:
* тщательно очищать трубы перед сваркой;
* обязательно выполнять зачистку поверхности;
* использовать только качественные электромуфтовые фитинги;
* исключить любые смещения трубы во время нагрева;
* выдерживать полное время охлаждения соединения;
* регулярно контролировать состояние сварочных кабелей и контактов аппарата.
Соблюдение этих рекомендаций позволяет значительно увеличить срок службы трубопровода и снизить вероятность появления дефектов.
Почему стоит купить электромуфтовый сварочный аппарат в INCPRO
Компания Инспро предлагает надежное оборудование для сварки полимерных труб, которое подходит как для профессионального использования, так и для выполнения регулярных монтажных работ на строительных объектах.
Электромуфтовый сварочный аппарат 50–400 мм сочетает широкий диапазон рабочих диаметров, высокую мощность, удобство эксплуатации и практичную комплектацию. Наличие сканера штрихкодов и скребка позволяет сразу приступить к работе, а компактная конструкция обеспечивает удобную транспортировку и использование даже в труднодоступных местах.
Если вы ищете надежный аппарат для электромуфтовой сварки труб, эта модель станет отличным выбором. Специалисты компании Инспро помогут подобрать оборудование под ваши задачи, ответят на все вопросы и организуют оперативную поставку. Оставьте заявку уже сегодня и получите профессиональное оборудование, которое обеспечит качественные и долговечные соединения трубопроводов.
FAQ — Часто задаваемые вопросы
Какие трубы можно сваривать этим аппаратом?
Электромуфтовый сварочный аппарат предназначен для соединения полиэтиленовых (ПНД) труб с использованием электромуфтовых фитингов. Рабочий диапазон диаметров составляет от 50 до 400 мм.
Для чего нужен сканер штрихкодов?
Сканер штрихкодов считывает информацию с электромуфтового фитинга. После сканирования аппарат автоматически получает параметры сварки, что исключает ошибки при ручном вводе данных, ускоряет подготовку к работе и повышает качество соединения.
Можно ли использовать аппарат для ремонта существующего трубопровода?
Да. Электромуфтовая сварка особенно удобна при ремонте и модернизации трубопроводов, так как позволяет выполнять соединение в местах с ограниченным пространством и без необходимости перемещать трубы.
Почему перед сваркой необходимо зачищать трубу?
Во время зачистки удаляется наружный окисленный слой материала и возможные загрязнения. Это обеспечивает надежное сплавление трубы с электромуфтовым фитингом и позволяет получить прочное и герметичное соединение.
Какой диапазон диаметров поддерживает аппарат?
Модель рассчитана на сварку труб диаметром от 50 до 400 мм, что делает ее универсальным решением для монтажа различных инженерных коммуникаций.
Какое питание требуется для работы оборудования?
Аппарат работает от сети переменного тока с напряжением AC 170–250 В и частотой 45–65 Гц, что позволяет использовать его на большинстве строительных объектов.
Нужно ли вручную настраивать параметры сварки?
Если электромуфтовый фитинг оснащен штрихкодом, достаточно считать его комплектным сканером — аппарат автоматически установит необходимые параметры сварочного цикла. Это снижает вероятность ошибок и упрощает работу оператора. Так же можно ввести данные вручную.
Что входит в комплект поставки?
В комплект входят:
* электромуфтовый сварочный аппарат;
* сканер штрихкодов;
* скребок для зачистки труб;
* запасные насадки.
Подходит ли аппарат для профессионального использования?
Да. Благодаря мощности 3500 Вт, широкому диапазону диаметров и возможности работы с различными электромуфтовыми фитингами аппарат подходит как для профессиональных монтажных организаций, так и для коммунальных служб, подрядчиков и предприятий, занимающихся строительством и ремонтом трубопроводов.
Какие преимущества электромуфтовой сварки по сравнению с другими способами соединения?
Электромуфтовая сварка обеспечивает высокую герметичность и прочность соединений, позволяет работать в труднодоступных местах, не требует смещения труб во время монтажа и отлично подходит для ремонта действующих трубопроводов. При соблюдении технологии соединение получается долговечным и устойчивым к рабочим нагрузкам.
Можно ли использовать аппарат на открытом воздухе?
Да, оборудование подходит для выполнения монтажных работ на строительных объектах. При этом рекомендуется защищать аппарат от прямого воздействия осадков и не допускать попадания влаги внутрь корпуса.
Как увеличить срок службы сварочного аппарата?
Для долговечной работы оборудования рекомендуется регулярно очищать аппарат после использования, проверять состояние кабелей и разъемов, хранить его в сухом помещении и использовать только совместимые электромуфтовые фитинги в соответствии с инструкцией по эксплуатации.
